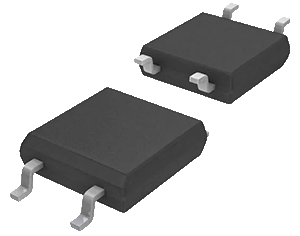

CPC1017NTR
Распродажа | 26.08.2018, 00:50:20
ЦЕНА розничная: 25руб | от 10шт: 20руб | от 100шт: 18руб | от 1000шт: 15руб

Корпус: SOP-4

CPC1017NTR - маломощное оптореле CLARE в исполнении для поверхностного монтажа. Реле имеет на выходе два встречно включенных полевых транзистора (MOSFET), с помощью которых может быть осуществлена коммутация цепей постоянного (DC) или переменного (AC) тока. "Контакты" реле - нормальноразомкнутые.

Схема соединений CPC1017NTR


Основные характеристики CPC1017N:

Входной управляющий ток включения 1(min)..50(max) mA
Напряжение коммутации 0..60V DC/AC peak
Ток коммутации 0,1A AC/DC
Сопротивление коммутации < 16om
Ток утечки в закр. состоянии < 1uA
Время включения < 10mS
Время выключения < 10mS
Напряжение изоляции 1500V (RMS)
2100V (пик.)
Ёмкость вход-выход 1pF (тип.)
Ёмкость выходная 25pF (тип.)
Сопротивление изоляции >1000Mom
Диапазон рабочих температур -40oC..+85oC
Корпус SOP-4

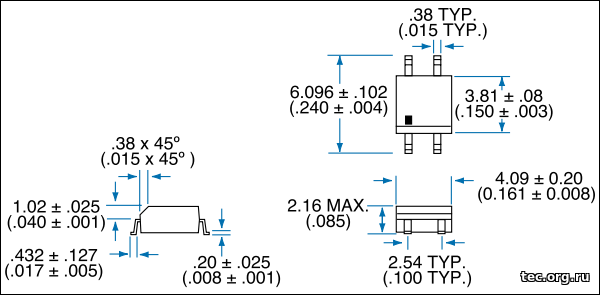

Чертёж корпуса оптореле CPC1017N:


Оптоэлектронные реле CPC1017N с дополнительным индексом TR упаковываются в катушки ленты по 2000шт для автоматического монтажа.

Более подробные параметры оптореле CPC1017NTR с диаграммами и графиками работы находятся в файле документации ниже (datasheet на английском языке).
[ Скачать документацию на CPC1017NTR (133.2 Kb) ]
Производитель: CLARE
ЦЕНА розничная: 25руб | от 10шт: 20руб | от 100шт: 18руб | от 1000шт: 15руб Код товара: 4511
