ATTINY2313A-PU
Периодические поставки, Оптовые поставки по заказу | 07.09.2014, 02:41:01
ЦЕНА розничная: 150руб | от 10шт: 130руб

Корпус: DIP-20

Новые возможности ATTINY2313A по сравнению с ATTINY2313(V):
  • Sleeping BOD – регистр BODCR.
  • Регистр управления питанием PRR.
  • Буферный регистр USI – USIBR.
  • Прерывания по смене состояния вывода PCINT теперь работает на всех выводах, добавились регистры PCMSK1, PCMSK2 и соответствующие биты в GIMSK/GIFR.
  • Режим MASTER SPI у USART.
  • Бит RSIG в SPMCSR.
  • Незначительно поменялись уровни POR.
ATTINY2313A-PU - микроконтроллер фирмы ATMEL семейства AVR.

Основные характеристики ATTINY2313A-PU:
  • 2Кбайт программной flash пямяти (10.000 циклов записи)
  • 128 х 8 бит внутренней оперативной памяти (SRAM)
  • 128 байт памяти EEPROM
  • защита памяти программ (flash и EEPROM)
  • 18 программируемые линии ввода/вывода
  • один 8-битный таймер/счетчик
  • один 16-битный таймер/счетчик
  • внутренние и внешние прерывания
  • последовательный интерфейс (USI)
  • полнодуплексный USART
  • 4 PWM канала
  • аналоговый компаратор
  • Внутрисхемное программирование (SPI порт)
  • watchdog таймер с осциллятором
  • рабочая частота 0..20МГц
  • внутренний калиброванный осциллятор
  • напряжение питания:
    • 1,8-5,5В (до 4МГц)
    • 2,7-5,5В (до 10МГц)
    • 4,5-5,5В (до 20МГц)
  • диапазон температур -40..+85°С

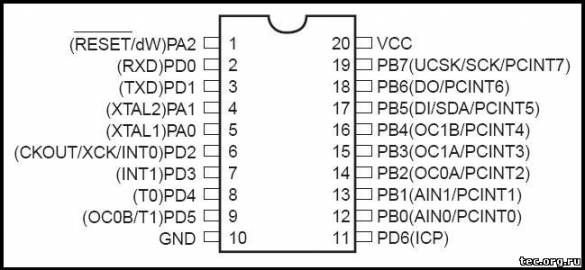

Назначение выводов ATTINY2313A-PU (ATTINY2313-20PU) в корпусе DIP-20

Микросхемы ATTINY2313-20SU в корпусе SO-20 для SMD монтажа могут быть поставлены по оптовым предварительным заказам.


Фирма ATMEL постоянно производит совершенствование и модификацию своей продукции. Поэтому на смену ряду старых микроконтроллеров пришли новые - с индексом "A". В новой модели снижен ток потребления и теперь диапазон частот, характерный  для моделей без индекса и с индексом "V", перекрывается одной моделью "A".

ATTINY2313A-20PU однозначно заменяет следующие микроконтроллеры, программно совместим с ними "сверху вниз". Новые возможности изначально выключены. Для программатора новый микроконтроллер идентичен старым (имеет ту же сигнатуру и набор "фьюзов"). Ознакомьтесь с документацией производителя о переходе (migration) на новые изделия (на английском языке).

ATTINY2313-20PU
Файл миграции:
ATTINY2313-20PI
ATTINY2313V-10PU
ATTINY2313V-10PI

Микросхемы с индексом -PU выполнены по бессвинцовой технологии (Pb free) и пришли на смену аналогичным микросхемам -PI. PC - устаревшие приборы для бытового диапазона температур (0..+70°C).

Микросхемы ATTINY2313 в 2005 году пришли на смену снятым с производства микроконтроллерам ATMEL AT90S2313 и AT90S1200. К большому сожалению программная совместимость ATTINY2313 "сверху вниз" с этими приборами неполная. В некоторых случаях может потребоваться модификация программ, хотя в большинстве случаев достаточно правильной установки fuse-битов в ATTINY2313. При замене старых микросхем следует обратиться к документации производителя.

Микроконтроллер Файл миграции:
AT90S2313
AT90S1200


Более подробные сведения о микроконтроллере ATTINY2313A-PU Вы можете узнать скачав ниже файл документации на английском языке.
[ Скачать документацию на ATTINY2313A-PU (643.7Kb) ]
Производитель: ATMEL
ЦЕНА розничная: 150руб | от 10шт: 130руб Код товара: 1264
