ТСТ-143 (Б/У)
Периодические поставки, Ограниченная партия товара | 03.06.2018, 06:28:13
ЦЕНА розничная: 1200руб

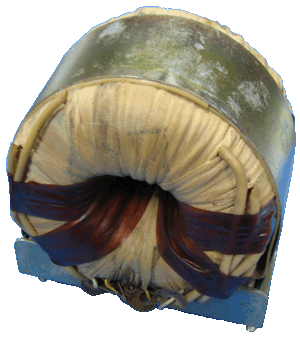

ТСТ-143 - трансформатор анодно-накальный для ламповой аппаратуры.

  • Магнитопровод тороидальный
  • Наружный диаметр: 87мм
  • Внутренний диаметр: 55мм
  • Марка стали: Э330
  • Лента: 0,35х50мм
Параметры обмоток трансформатора ТСТ-143:

Номера выводов Назначение Напряжение Ток Ø провода Марка провода Число витков
I 12-13 Первичная 220В   0,51 ПЭВ-2 820
II 11 Экранная     0,15 ПЭВ-2 один слой
III 10-14 Опорная 120В 0,05А 0,15 ПЭВ-2 450
IV 9-15 Повышающая 300В 0,2А 0,35 ПЭВ-2 1120
V 16-18 Накальная 6,7В 3A 1,0 ПЭВ-2 25
VII 19-7 Накальная 11,5В 3A 1,0 ПЭВ-2 43
  19-3 Отвод 6,2В   1,0 ПЭВ-2 23
  19-17 Отвод 6,7В   1,0 ПЭВ-2 25
  19-5 Отвод 8,85В   1,0 ПЭВ-2 33
  19-6 Отвод 10,2В   1,0 ПЭВ-2 38

Схема трансформатора ТСТ-143:



Производитель: Россия
ЦЕНА розничная: 1200руб Код товара: 4989
