ТП165-1
Периодические поставки | 21.07.2017, 01:24:48
ЦЕНА розничная: 600руб

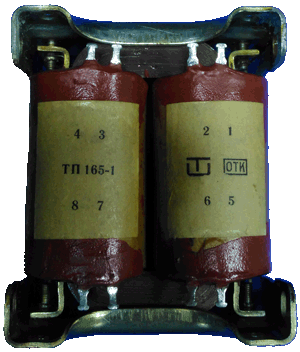

Трансформатор анодный ТП165-1 для питания анодных цепей радиоламп. Выполнен на стержневом магнитопроводе.

  • Сердечник: ПЛ16х32х80
  • Мощность: 135 Вт
  • Ток первичной обмотки: 0,65 А
  • Масса: 2,45 кг

Напряжения обмоток ТП165-1:
Выводы Напряжение Ток
1-4
(2-3 соединить)
2х110=220В 0,65А
5-6 600В 0,11А
7-8 600В 0,11А


Схема обмоток трансформатора ТП165-1:

$IMAGE2$

При использовании трансформаторов ТП165-1 необходимо: соединить выводы 2 и 3; подать напряжение 220 В на выводы 1 и 4.


Чертёж трансформатора ТП165-1:
$IMAGE3$
Производитель: "Трансвит", г.Новгород
ЦЕНА розничная: 600руб Код товара: 7702
Просмотров: 116
