Главная » Электронные компоненты » ТРАНСФОРМАТОРЫ, ИНДУКТИВНОСТИ » Анодно-накальные трансформаторы

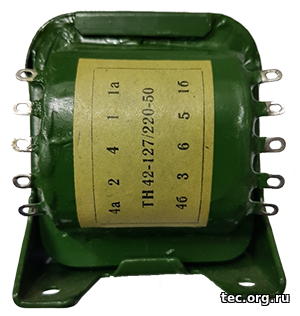

ТН42-127/220-50
Периодические поставки | 03.02.2019, 12:10:58
ЦЕНА розничная: 550руб | от 10шт: 500руб

Трансформатор сетевой ТН42-127/220-50 накальный. Выполнен на броневом сердечнике. Предназначен для питания накальных цепей радиоламп.

Основные характеристики ТН42-127/220-50:
  • Сердечник: ШЛ20х25
  • Мощность: 58 Вт
  • Ток первичной обмотки: 0,53/0,32 А
  • Масса: 1,45 кг
Напряжения обмоток ТН42-127/220-50:
Выводы Напряжение Ток
1-5
(2-4 соединить)
220В (сеть) 0,63А
1-1а, 4-4а 3,2В
1-1б, 4-4б 6,3В
1-2, 4-5 110В
1-3, 4-6 127В
7-8 6,3В 1,4А
9-10 6,3В 2,6А
11-12(13) 5(6,3)В 2,6А
14-15(16) 5(6,3)В 2,6А

Трансформатор ТН42-127/220-50 имеет четыре вторичных обмотки (две с отводами).


Схема трансформатора ТН42-127/220-50:

Чертёж трансформатора ТН42-127/220-50:
Производитель: "Трансвит", г.Новгород
ЦЕНА розничная: 550руб | от 10шт: 500руб Код товара: 3681
