ТАН66-127/220-50
Единичный экземпляр | 23.01.2021, 23:04:17
ЦЕНА розничная: 1700руб

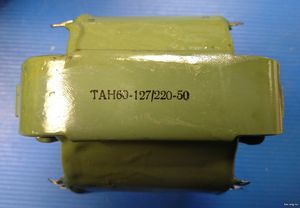

Трансформатор сетевой ТАН66-127/220-50 анодно-накальный. Выполнен на броневом сердечнике. Предназначен для питания анодных и накальных цепей радиоламп.

Основные характеристики ТАН66-127/220-50:
  • Сердечник: ШЛ25х25
  • Мощность: 100 Вт
  • Ток первичной обмотки: 0,95/0,55 А
  • Масса: 2,3 кг
Напряжения обмоток ТАН66-127/220-50:
Выводы Напряжение Ток
1-5
(2-4 соединить)
220В (сеть) 0,55А
1-2, 4-5 110В
2-3, 5-6
7-8 315В 0,05А
9-10 315В 0,05А
11-12 112В 0,115А
13-14 112В 0,115А
15-16 25В 0,115А
17-18 25В 0,115А
19-20(21) 5(6,3)В 2,45А
22-23(24) 5(6,3)В 2,45А

Трансформатор ТАН66-127/220-50 имеет восемь вторичных обмоток (две с отводами).


Схема трансформатора ТАН66-127/220-50:

Выводы выходных обмоток трансформатора ТАН66-127/220-50 можно соединять последовательно и параллельно:

При паралельном соединении обмоток начало одной обмотки соединяется с началом другой и конец с концом.

При последовательном соединении обмоток начало одной обмотки соединяется с концом другой.


Чертёж трансформатора ТАН66-127/220-50:
Производитель: "Трансвит", В.Новгород
ЦЕНА розничная: 1700руб Код товара: 2515
