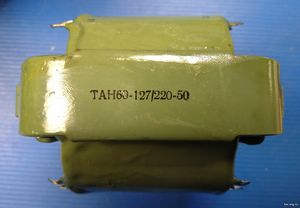

ТАН60-127/220-50
Единичный экземпляр | 23.01.2021, 23:04:37
ЦЕНА розничная: 1700руб

Трансформатор сетевой ТАН60-127/220-50 анодно-накальный. Выполнен на броневом сердечнике. Предназначен для питания анодных и накальных цепей радиоламп.

Основные характеристики ТАН60-127/220-50:
  • Сердечник: ШЛ25х25
  • Мощность: 100 Вт
  • Ток первичной обмотки: 0,95/0,55 А
  • Масса: 2,3 кг
Напряжения обмоток ТАН60-127/220-50:
Выводы Напряжение Ток
1-5
(2-4 соединить)
220В (сеть) 0,55А
1-2, 4-5 110В
2-3, 5-6
7-8 125В 0,15А
9-10 125В 0,15А
11-12 112В 0,125А
13-14 112В 0,125А
15-16 13В 0,15А
17-18 13В 0,15А
19-20(21) 5(6,3)В 2,45А
22-23(24) 5(6,3)В 2,45А

Трансформатор ТАН60-127/220-50 имеет восемь вторичных обмоток (две с отводами).


Схема трансформатора ТАН60-127/220-50:

Выводы выходных обмоток трансформатора ТАН60-127/220-50 можно соединять последовательно и параллельно:

При паралельном соединении обмоток начало одной обмотки соединяется с началом другой и конец с концом.

При последовательном соединении обмоток начало одной обмотки соединяется с концом другой.


Чертёж трансформатора ТАН60-127/220-50:
Производитель: "Трансвит", В.Новгород
ЦЕНА розничная: 1700руб Код товара: 3580
