ТАН55-127/220-50
Единичный экземпляр | 29.08.2020, 00:02:09
ЦЕНА розничная: 750руб

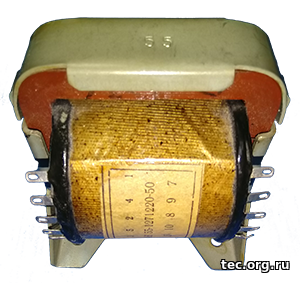

Трансформатор сетевой ТАН55-127/220-50 анодно-накальный. Выполнен на броневом сердечнике. Предназначен для питания анодных и накальных цепей радиоламп.

Основные характеристики ТАН55-127/220-50:
  • Сердечник: ШЛ25х25
  • Мощность: 100 Вт
  • Ток первичной обмотки: 0,55 А
  • Масса: 2,3 кг
Напряжения обмоток ТАН55-127/220-50:
Выводы Напряжение Ток
1-5
(2-4 соединить)
220В (сеть) 0,48А
7-8 28В 0,605А
9-10 28В 0,605А
11-12 28В 0,485А
13-14 28В 0,485А
15-16 6,3В 0,605А
17-18 6,3В 0,605А
19-20(21) 5(6,3)В 2,45А
22-23(24) 5(6,3)В 2,45А

Трансформатор ТАН55-127/220-50 имеет восемь вторичных обмоток (две с отводами).


Схема трансформатора ТАН55-127/220-50:

Выводы выходных обмоток трансформатора ТАН55-127/220-50 можно соединять последовательно и параллельно:

При параллельном соединении обмоток начало одной обмотки соединяется с началом другой и конец с концом.

При последовательном соединении обмоток начало одной обмотки соединяется с концом другой.

ЦЕНА розничная: 750руб Код товара: 5224
