я ТАН32-220-50К
Нет в наличии | 22.02.2015, 00:30:08

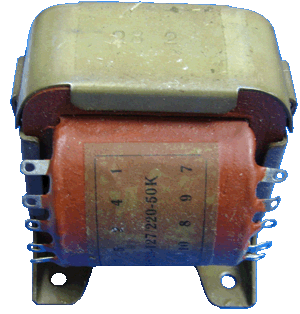

Трансформатор сетевой ТАН32-220-50 анодно-накальный. Выполнен на броневом сердечнике. Предназначен для питания анодных и накальных цепей радиоламп.

Основные характеристики ТАН32-220-50:
  • Сердечник: ШЛ20х32
  • Мощность: 60 Вт
  • Ток первичной обмотки: 0,35 А
  • Масса: 1,7 кг
Напряжения обмоток ТАН32-220-50К:
Выводы Напряжение Ток
1-5
220В (сеть) 0,35А
7-8 125В 0,087А
9-10 125В 0,087А
11-12 112В 0,073А
13-14 112В 0,073А
15-16 13В 0,087А
17-18 13В 0,087А
19-20(21) 5(6,3)В 1,6А
22-23(24) 5(6,3)В 1,6А

Трансформатор ТАН32-220-50 имеет восемь вторичных обмоток (две с отводами).


Схема трансформатора ТАН32-220-50:

Выводы выходных обмоток трансформатора ТАН32-220-50 можно соединять последовательно и параллельно:

При паралельном соединении обмоток начало одной обмотки соединяется с началом другой и конец с концом.

При последовательном соединении обмоток начало одной обмотки соединяется с концом другой.


Чертёж трансформатора ТАН32-220-50:
Производитель: "Трансвит", г.Великий Новгород
Код товара: 6397
