ТА282-220-50, ТА282-127/220-50
Периодические поставки, Распродажа | 08.09.2015, 01:10:07
ЦЕНА розничная: 1500руб | от 10шт: 1450руб

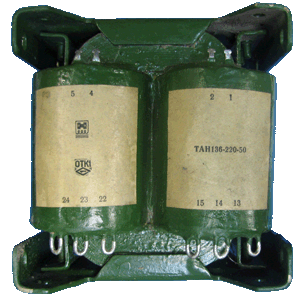

Трансформатор анодный ТА282-220-50 применяется для питания анодных цепей радиоламп.


Основные параметры ТА282-220-50:

  • Сердечник: ПЛ25х50х65
  • Мощность: 390 Вт
  • Ток первичной обмотки: 3,5/2,0 А
  • Масса: 5,55 кг

Напряжения обмоток ТА282-220-50:
Выводы Напряжение Ток
1-6
(2-8 соединить)
220В 2,0А
11-12 250В 0,4А
17-18 250В 0,4А
13-14 224В 0,4А
19-20 224В 0,4А
15-16 25В 0,4А
20-21 25В 0,4А


Схема обмоток трансформатора ТА282-220-50:


Напряжение на отводах первичных обмоток трансформаторов ТA282 на 127/220 В: между выводами 1 и 2, 6 и 7 - 110 В; между выводами 2 и 3, 7 и 8 - 10 В, между выводами 3 и 4, 8 и 9, 4 и 5, 9 и 10 - 7В.

При использовании трансформаторов ТA282-127/220 на 127 В необходимо: соединить выводы 1 и 9, 4 и 6, при этом магнитные потоки первичных обмоток обоих стержней суммируются; подать напряжение 127 В на выводы 1 и 4.

При использовании трансформаторов ТA282-127/220 на 220 В необходимо: соединить выводы 2 и 8; подать напряжение 220 В на выводы 1 и 6.



Выводы выходных обмоток трансформатора ТА282-220-50 можно соединять последовательно и параллельно. Однако при этом следует учитывать особенности "двухкатушечных" трансформаторов на стержневых сердечниках:

При паралельном соединении обмоток на одной катушке начало одной обмотки соединяется с началом другой и конец с концом (чётный вывод с чётным, нечётный с нечётным); на разных катушках наоборот - начало обмотки одной катушки с концом обмотки с другой катушки (чётный с нечётным).

При последовательном соединении обмоток на одной катушке начало одной обмотки соединяется с концом другой (чётный вывод с нечётным), на разных катушках - начало обмотки с одной катушки с началом обмотки с другой катушки (чётный вывод с чётным, нечётный с нечётным).


Чертёж трансформатора ТА282-220-50:
Производитель: Николаевский з-д
ЦЕНА розничная: 1500руб | от 10шт: 1450руб Код товара: 6816
Просмотров: 1280
