ТА253-127/220-50
Периодические поставки | 12.03.2015, 03:28:16
ЦЕНА розничная: 1350руб | от 10шт: 1200руб

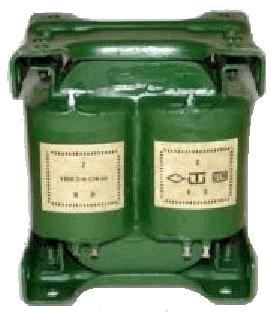

Трансформатор анодный ТА253-127/220-50 применяется для питания анодных цепей радиоламп.


Основные параметры ТА253-127/220-50:

  • Сердечник: ПЛ20х40х60
  • Мощность: 210 Вт
  • Ток первичной обмотки: 1,81/1,05 А
  • Масса: 3,4 кг
  •
    Напряжения обмоток ТА253-127/220-50:
    Выводы Напряжение Ток
    1-6
    (2-8 соединить)
    220В 1,05А
    7-8 125В 0,41А
    16-17 125В 0,41А
    9-10 112В 0,43А
    18-19 112В 0,43А
    11-12 14В 0,43А
    20-21 14В 0,43А


    Схема обмоток трансформатора ТА253-127/220-50:


    Напряжение на отводах первичных обмоток трансформаторов ТA253 на 127/220 В: между выводами 1 и 2, 6 и 7 - 110 В; между выводами 2 и 3, 7 и 8 - 10 В, между выводами 3 и 4, 8 и 9, 4 и 5, 9 и 10 - 7В.

    При использовании трансформаторов ТA253-127/220 на 127 В необходимо: соединить выводы 1 и 9, 4 и 6, при этом магнитные потоки первичных обмоток обоих стержней суммируются; подать напряжение 127 В на выводы 1 и 4.

    При использовании трансформаторов ТA253-127/220 на 220 В необходимо: соединить выводы 2 и 8; подать напряжение 220 В на выводы 1 и 6.



    Выводы выходных обмоток трансформатора ТА253-127/220-50 можно соединять последовательно и параллельно. Однако при этом следует учитывать особенности "двухкатушечных" трансформаторов на стержневых сердечниках:

    При паралельном соединении обмоток на одной катушке начало одной обмотки соединяется с началом другой и конец с концом (чётный вывод с чётным, нечётный с нечётным); на разных катушках наоборот - начало обмотки одной катушки с концом обмотки с другой катушки (чётный с нечётным).

    При последовательном соединении обмоток на одной катушке начало одной обмотки соединяется с концом другой (чётный вывод с нечётным), на разных катушках - начало обмотки с одной катушки с началом обмотки с другой катушки (чётный вывод с чётным, нечётный с нечётным).


    Чертёж трансформатора ТА253-127/220-50:
    Производитель: "Трансвит", г.Великий Новгород
    ЦЕНА розничная: 1350руб | от 10шт: 1200руб Код товара: 6425
    Просмотров: 996
