ТА236-127/220-50
Периодические поставки | 18.11.2018, 11:52:04
ЦЕНА розничная: 1200руб | от 10шт: 1000руб

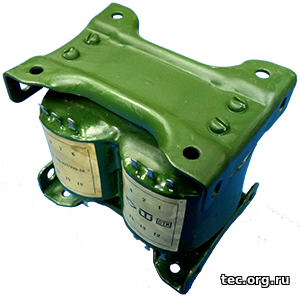

Трансформатор анодный ТА236-127/220-50 применяется для питания анодных и сеточных цепей радиоламп.


Основные параметры ТА236-127/220-50:

  • Сердечник: ПЛ20х40х50
  • Мощность: 170 Вт
  • Ток первичной обмотки: 1,46/0,85 А
  • Масса: 2,95 кг

Напряжения обмоток ТА236-127/220-50:
Выводы Напряжение Ток
1-6
(2-8 соединить)
220В 0,85А
7-8 56В 0,68А
16-17 56В 0,68А
9-10 56В 0,69А
18-19 56В 0,69А
11-12 12В 0,69А
20-21 12В 0,69А


Схема обмоток трансформатора ТА236-127/220-50:


Напряжение на отводах первичных обмоток трансформаторов ТA236 на 127/220 В: между выводами 1 и 2, 6 и 7 - 110 В; между выводами 2 и 3, 7 и 8 - 10 В, между выводами 3 и 4, 8 и 9, 4 и 5, 9 и 10 - 7В.

При использовании трансформаторов ТA236-127/220 на 127 В необходимо: соединить выводы 1 и 9, 4 и 6, при этом магнитные потоки первичных обмоток обоих стержней суммируются; подать напряжение 127 В на выводы 1 и 4.

При использовании трансформаторов ТA236-127/220 на 220 В необходимо: соединить выводы 2 и 8; подать напряжение 220 В на выводы 1 и 6.



Выводы выходных обмоток трансформатора ТА236-127/220-50 можно соединять последовательно и параллельно. Однако при этом следует учитывать особенности "двухкатушечных" трансформаторов на стержневых сердечниках:

При паралельном соединении обмоток на одной катушке начало одной обмотки соединяется с началом другой и конец с концом (чётный вывод с чётным, нечётный с нечётным); на разных катушках наоборот - начало обмотки одной катушки с концом обмотки с другой катушки (чётный с нечётным).

При последовательном соединении обмоток на одной катушке начало одной обмотки соединяется с концом другой (чётный вывод с нечётным), на разных катушках - начало обмотки с одной катушки с началом обмотки с другой катушки (чётный вывод с чётным, нечётный с нечётным).


Чертёж трансформатора ТА236-127/220-50:
Производитель: Россия
ЦЕНА розничная: 1200руб | от 10шт: 1000руб Код товара: 4155
