ТА196-127/220-50
Единичный экземпляр | 27.08.2013, 03:26:30
ЦЕНА розничная: 500руб

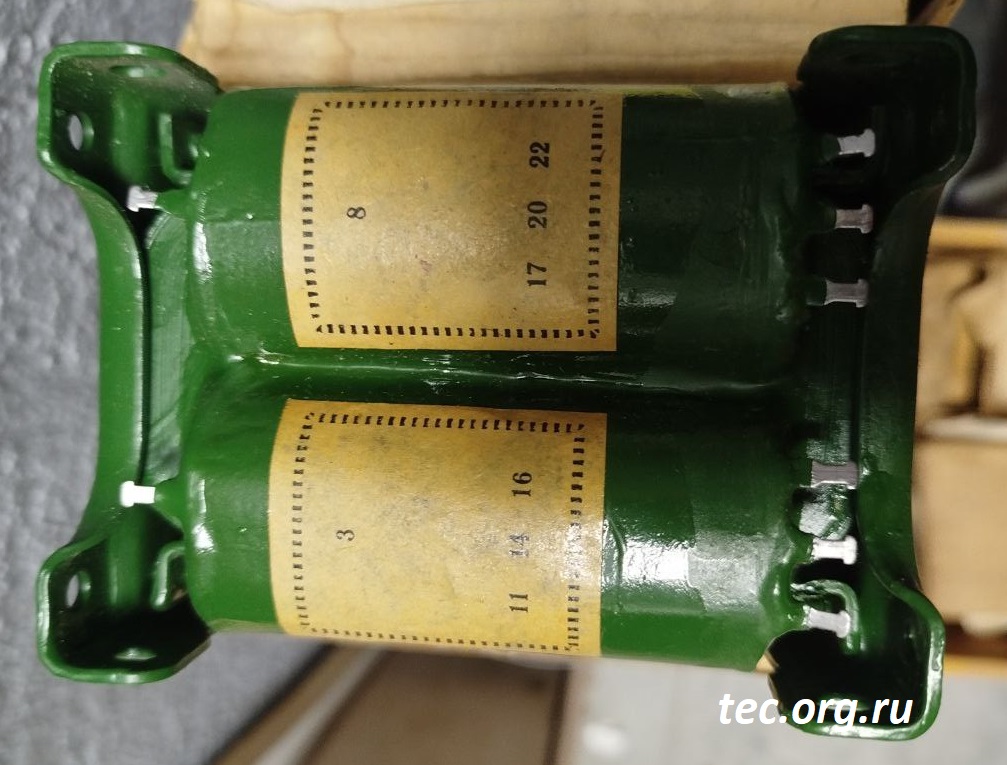

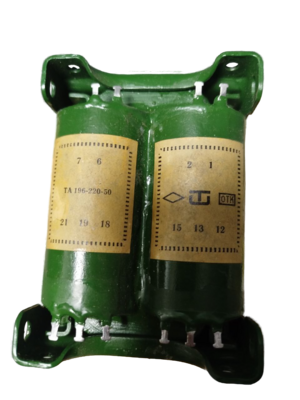

Трансформатор анодный ТА196-220-50 для питания анодных цепей радиоламп. Выполнен на стержневом магнитопроводе.

  • Сердечник: ПЛ16х32х80
  • Мощность: 135 Вт
  • Ток первичной обмотки: 0,715 А
  • Масса: 2,45 кг

Напряжения обмоток ТА196-220-50:
Выводы Напряжение Ток
1-6
(2-6 соединить)
220В 0,715А
11-12 28В 1,0А
13-14 28В 1,0А
15-16 28В 1,0А
17-18 28В 1,0А
19-20 1,0А
21-22 1,0А


Схема обмоток трансформатора ТА196-220-50:


При использовании трансформаторов ТА196-220-50 необходимо: соединить выводы 2 и 6; подать напряжение 220 В на выводы 1 и 8.

Выводы выходных обмоток трансформатора ТА196 можно соединять последовательно и параллельно. Однако при этом следует учитывать особенности "двухкатушечных" трансформаторов на стержневых сердечниках:

При паралельном соединении обмоток на одной катушке начало одной обмотки соединяется с началом другой и конец с концом (чётный вывод с чётным, нечётный с нечётным); на разных катушках наоборот - начало обмотки одной катушки с концом обмотки с другой катушки (чётный с нечётным).

При последовательном соединении обмоток на одной катушке начало одной обмотки соединяется с концом другой (чётный вывод с нечётным), на разных катушках - начало обмотки с одной катушки с началом обмотки с другой катушки (чётный вывод с чётным, нечётный с нечётным).


Чертёж трансформатора ТА196-220-50:
Производитель: Россия
ЦЕНА розничная: 500руб Код товара: 5227
Просмотров: 3685
