ТА180-127/220-50
Периодические поставки | 27.04.2014, 13:52:39
ЦЕНА розничная: 500руб | от 10шт: 450руб

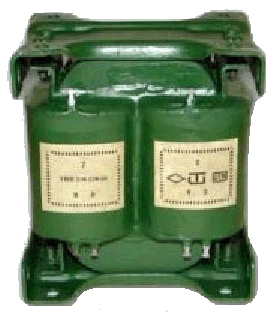

Трансформатор анодный ТА180-127/220-50 для питания анодных цепей радиоламп. Выполнен на стержневом магнитопроводе.

  • Сердечник: ПЛ16х32х65
  • Мощность: 110 Вт
  • Ток первичной обмотки: 1,1/0,65 А
  • Масса: 2,1 кг

Напряжения обмоток ТА180-127/220-50:
Выводы Напряжение Ток
1-6
(2-8 соединить)
220В 0,65А
11-12 56В 0,09А
13-14 56В 0,09А
15-16 56В 0,735А
17-18 56В 0,735А
19-20 12В 0,735А
21-22 12В 0,735А


Схема обмоток трансформатора ТА180-127/220-50:


При использовании трансформаторов ТА180-127/220-50 необходимо: соединить выводы 2 и 6; подать напряжение 220 В на выводы 1 и 8.

Выводы выходных обмоток трансформатора ТА180 можно соединять последовательно и параллельно. Однако при этом следует учитывать особенности "двухкатушечных" трансформаторов на стержневых сердечниках:

При паралельном соединении обмоток на одной катушке начало одной обмотки соединяется с началом другой и конец с концом (чётный вывод с чётным, нечётный с нечётным); на разных катушках наоборот - начало обмотки одной катушки с концом обмотки с другой катушки (чётный с нечётным).

При последовательном соединении обмоток на одной катушке начало одной обмотки соединяется с концом другой (чётный вывод с нечётным), на разных катушках - начало обмотки с одной катушки с началом обмотки с другой катушки (чётный вывод с чётным, нечётный с нечётным).


Чертёж трансформатора ТА180-127/220-50:

Также в продаже Б/У трансформаторы ТА180-127/220-50К по 250руб.
Производитель: "Трансвит", г.Великий Новгород
ЦЕНА розничная: 500руб | от 10шт: 450руб Код товара: 5796
