ТА100-220-50
Ограниченная партия товара | 11.10.2021, 00:06:49
ЦЕНА розничная: 500руб

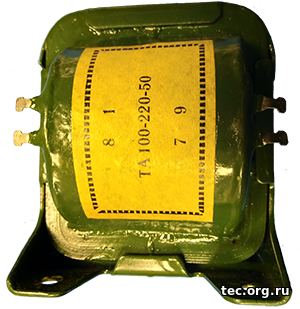

Трансформатор сетевой ТА100-220-50 анодный. Выполнен на броневом сердечнике.

Основные характеристики ТА100-220-50:
  • Сердечник: ШЛ20х25
  • Мощность: 54 Вт
  • Ток первичной обмотки: 0,29 А
  • Масса: 1,45 кг
Напряжения обмоток ТА100-220-50:
Выводы Напряжение Ток
1-8
(2-6 соединить)
220В (сеть) 0,29А
11-12 125В 0,169А
13-14 125В 0,169А
15-16 112В 0,31А
17-18 112В 0,31А
19-20 14В 0,169А
21-22 14В 0,169А

Трансформатор ТА100-220-50 имеет шесть вторичных обмоток.


Схема трансформатора ТА100-220-50:

Выводы выходных обмоток трансформатора ТА100-220-50 можно соединять последовательно и параллельно:

При параллельном соединении обмоток начало одной обмотки соединяется с началом другой и конец с концом.

При последовательном соединении обмоток начало одной обмотки соединяется с концом другой.


Чертёж трансформатора ТА100-220-50:
ЦЕНА розничная: 500руб Код товара: 6426
