74HC74AN / 74HC74D
Регулярные поставки, Оптовые поставки по заказу | 24.07.2011, 01:47:32
ЦЕНА розничная: 8руб | от 10шт: 6руб | от 100шт: 5руб

Корпус: DIP-14 (74HC74AN)

Корпус: SO-14 (74HC74D)



Микросхема 74HC74 содержит  два независимых D-триггера, срабатывающих по фронту тактового сигнала на входе C. Низкий уровень напряжения (лог."0") на входах установки (S) или сброса (R) устанавливает выходы триггера в соответствующее состояние вне зависимости от состояния других входов (C и D).

При наличии на входах установки и сброса лог. "1" требуется предварительная установка информации по входу данных относительно фронта тактового сигнала, а также соответствующая выдержка информации после подачи фронта синхросигнала.

Логическая таблица м/с 74HC74
Входы Выходы
_
S
_
R

C

D

Q
_
Q
0 1 X X 1 0
1 0 X
X
0 1
0 0 X X Н Н
1 1 _| 1 1 0
1 1 _| 0 0 1

1

1

0

X

Qo
__
Qo



  • 0 - низкий уровень
  • 1 - высокий уровень
  • X - любое состояние
  • Qo - предыдущее состояние выхода
  • Н - неопределенное состояние (недопустимый режим)

Расположение выводов м/с 74HC74:

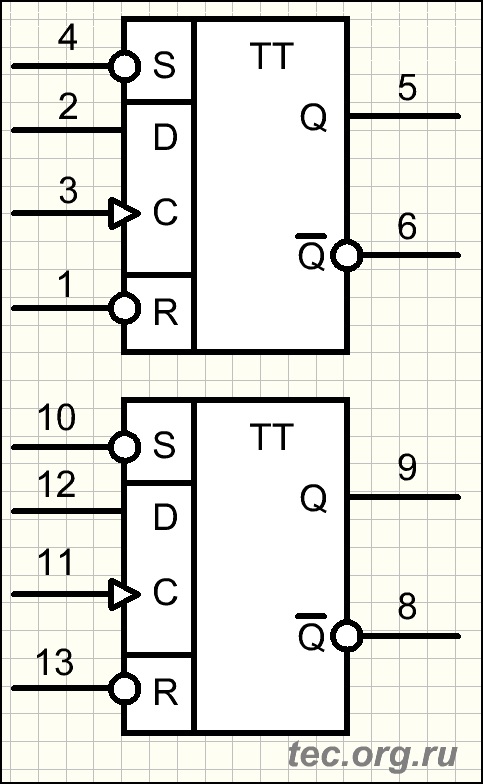

Условное обозначение м/с 74HC74:


Основные параметры 74HC74:

Напряжение питания (Vcc)
+2..6В
Входной ток (0/1), не более 1мкА
Ток потребления (статический), max 20мкА
Выходной ток лог. "0/1", макс. 25мА
Тактовая частота до 36МГц
Выходной уровень "0" < 0,1В
Выходной уровень "1" >Uпит-0,1В
Рабочий диапазон температур
-55..+125oC
Корпус 74HC74AN
Корпус 74HC74D
DIP-14
SO-14
Отечественный аналог
КР/КФ1564ТМ2

Микросхема 74HC74 по входным и выходным уровням сигналов совместима с другими ИС стандартной КМОП логики.

Более подробные параметры микросхемы 74HC74AN с временными характеристиками при различных напряжениях питания Вы можете получить скачав файл документации ниже (на английском языке).

[ Скачать документацию на 74HC74AN / 74HC74D (179.4Kb) ]
Производитель: ON-semiconductor (Motorola)
ЦЕНА розничная: 8руб | от 10шт: 6руб | от 100шт: 5руб Код товара: 1589 / 3781
