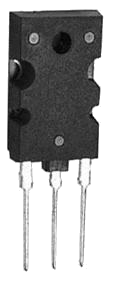

2SD1427 - мощный высоковольтный NPN транзистор со встроенным демпферным диодом. Применяется в блоках строчной развертки и импульсных блоках питания телевизоров.
Основные параметры транзистора 2SD1427:
| Uкэ(max) Uбэ=0 |
1500V |
| Uкэ(max) Iб=0 |
600V |
| Iк(max) |
5A |
| Iк.имп(max) |
10A |
| Iб(max) |
2,5A |
| Pрасс.(max) |
80W |
| Iкэ.нас. (Iк=4,5А) |
< 5V |
| Hfe |
> 8 |
| Iк.обр. |
< 1mA |
| Fгр |
3MHz |
| Время выключения |
1,0µS |
| Cк |
80..165pF |
| Uпрям.диода |
< 1,5..2,0V |
| Корпус |
TO-3PH
(неизолированный) |
| Диапазон температур |
-55..+150°C |
|
|

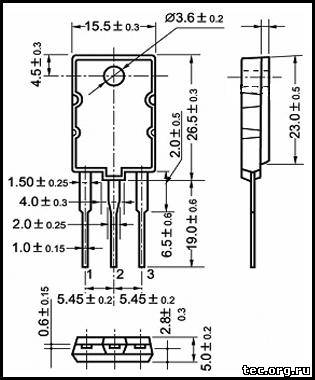

Чертёж транзистора 2SD1427
|
Схема транзистора 2SD1427:
Подложка корпуса соединена с выводом коллектора.
Более подробные характеристики транзистора 2SD1427 Вы можете получить скачав файл документации ниже (на английском языке). |
