Трансформатор может быть использован для питания галогенных ламп, светодиодных рекламных конструкций (с дополнительным выпрямителем) или устройств промышленной автоматики.
Плата сопряжения содержит соединительные разъёмы (клеммники), предохранители во входных и выходных цепях, а также маломощный ШИМ стабилизатор (24VDC) на микросхеме LM2575.
Выходные обмотки на плате сопряжения соединены последовательно (2x12=24VAC со средней точкой).
Вы можете использовать трансформатор как с платой сопряжения так и без неё - для этого обратитесь к таблице маркировки выводов.
Вы можете скачать схему данной конструкции ниже. |

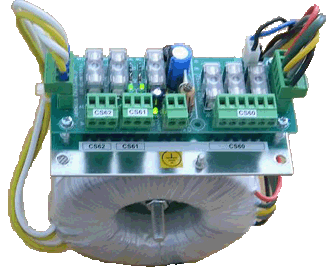

Тороидальный трансформатор с платой сопряжения и креплением.
|
Первичная обмотка |
230VAC 50-60Hz
(c отводами 115V, 254V) |
|
Вторичные обмотки |
2x12VAC 13,3A |
|
Основное выходное напряжение на плате сопряжения |
24VAC (2x12VAC)
12,5A (предохранители) |
|
Дополнительное выходное напряжение платы сопряжения |
24VDC 1A
(стабилизированное) |
|
Размеры трансформатора |
Ø125X55mm |
|
Размеры с крепежом |
180x60mm |
Напряжения и маркировка обмоток трансформатора:
|
Первичные
обмотки |
Красный |
24VAC |
|
| Зелёный |
| 115VAC |
230VAC |
| Жёлтый |
| Серый |
115VAC |
| Чёрный |
| Для подключения к сети 220/230VAC жёлтый и серый выводы соединяются вместе, сетевое питание подается на зелёный и чёрный выводы. |
| |
| Вторичные обмотки |
Белый |
12VAC |
13,3A |
| Жёлтый |
| Белый |
12VAC |
13,3A |
| Жёлтый |
| Для увеличения выходного тока (26,6А) вторичные обмотки соединяются параллельно: белый вывод с белым, жёлтый с жёлтым. | |
