Главная » Электронные компоненты » ДИОДЫ, СТАБИЛИТРОНЫ, МОСТЫ » Защитные и ограничительные диоды

1.5KE15AG
Периодические поставки, Распродажа | 30.09.2018, 02:45:58
ЦЕНА розничная: 12руб | от 10шт: 10руб | от 100шт: 8руб | от 1000шт: 7руб

Супрессор 1.5KE15AG - односторонний защитный диод серии TRANSIL™. Как и обычный стабилитрон он работает на обратной ветви вольт-амперной характеристики. Предназначен для защиты электронных схем от перенапряжения.

Основные параметры 1.5KE15A:

Максимальная пиковая мощность Ppp 1500W
Однократный пиковый ток (10mS) Ifsm 200А
Рабочее напряжение, не более Vrm 12,8V
Ток в рабочей точке, не более Irm 1µA
Напряжение ограничения Vbr 15±0,7V
Ток ограничения Ibr 1mA
Напряжение пробоя (10/1000µS) Vcl 21,2V
Ток пробоя Ipp 71A
Напряжение пробоя (8/20µS) Vcl 27,2V
Ток пробоя Ipp 368A
Ёмкость типовая  C 5000pF

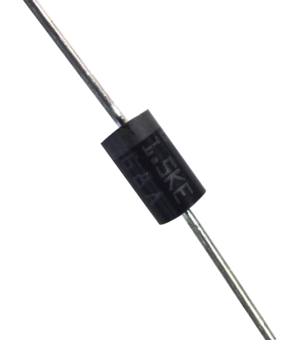

Диод 1.5KE15A выполнен в пластиковом корпусе с гибкими выводами. Полярность диодов маркируется кольцом со стороны катода.

Более подробные характеристики защитного диода 1.5KE15A с графиками работы Вы можете получить, скачав файл документации ниже (на английском языке).



Вольт-амперная характеристика супрессора 1.5KE15A

Чертёж супрессора 1.5KE15A
[ Скачать документацию на 1.5KE15AG (157.1 Kb) ]
ЦЕНА розничная: 12руб | от 10шт: 10руб | от 100шт: 8руб | от 1000шт: 7руб Код товара: 5416
